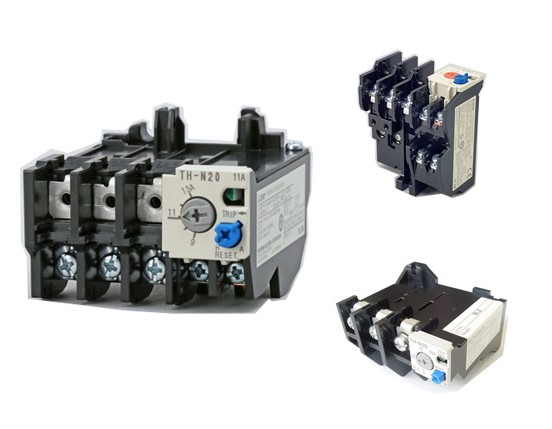

RỜ LE NHIỆT TH-N MITSUBISHI

Vào những năm cuối thập niên 90, ông lớn về sản xuất thiết bị điện đến từ Nhật Bản là Mitsubishi đã cho ra mắt rờ le nhiệt TH-N có kích thước nhỏ hơn sử dụng cho dòng contactors S-N Mitsubishi. Relay TH-N Mitsubishi trang bị thiết bị bảo vệ ngón tay CX phù hợp với dòng contactor S-N đã được họ kết nối. Rờ le TH-N được ứng dụng chủ yếu trong bảo vệ quá tải và bảo vệ pha cho động cơ. Được sử dụng nhiều trong các thiết bị dân dụng như bàn là, lò sấy, bình đun nước… Với nhiều ứng dụng và ưu điểm của mình, sản phẩm được phần lớn khách hàng đánh giá cao.

Thông số kĩ thuật

Dòng: TH-N
Dải dòng điện cài đặt: 0.1A – 800A
Kiểu đấu nối: Vít kẹp, chân cắm
Nhiệt lưỡng kim: Trực tiếp
Điện áp cách điện định mức Ui: 690 V
Xung định mức chịu được điện áp Uimp: 6 kV
Điều kiện sử dụng theo nhiệt độ môi trường: -25 đến 55 °C
Số cực: 3
Tiếp điểm phụ 1NO + 1NC.
Phần tử nhiệt: 2 / 3
Chứng nhận: CSA, UL, Sichere Trennung, PTB except LAD 4: UL, CSA.

Phân loại

Theo nhu cầu sử dụng: rơ le nhiệt 1 cực và 2 cực
Theo kết cấu: kiểu hở và kiểu kín.
Ngoài ra còn phân theo phương thức đốt nóng
Đặc điểm

Có đặc tính bảo vệ động cơ tối ưu, bảo vệ động cơ và bảo vệ pha, reset tự động hoặc bằng tay, bảo dưỡng và kiểm tra dễ dàng, dễ dàng cài đặt dòng định mức, chỉ thị TRIP.
Bao gồm các series: TH-N12, TH-N18, TH-N20, TH-N60, TH-N120, TH-N220, TH-N400, TH-N600
Đáp ứng tiêu chuẩn: IEC 60947-1, IEC 60947-4-1, NF C 63-650 VDE 0660, BS 4941
Tương thích cho lắp đặt với contactor dòng S-N của hãng Mitsubishi, tùy theo từng size.
Cung cấp đặc điểm bảo vệ ngón tay, phù hợp với DIN VDE 0106
Phương thức reset: Chuyển đổi tự động hoặc bằng tay, chỉ thị TRIP
Lắp trực tiếp vào contactor.
Rơle quá tải nhiệt được điều chỉnh tại thời điểm lắp ráp. Vì vậy, không nên tháo rời nó.
Điều chỉnh dòng hoạt động tối thiểu với kích thước dây điện tiêu chuẩn. Nếu dây điện dày hơn hoặc mỏng hơn dây điện tiêu chuẩn này kích thước, dòng điện hoạt động tương ứng sẽ cao hoặc thấp.

Ưu điểm

Thiết kế kích thước nhỏ gọn, cho phép lắp đặt ở những không gian hạn chế nhất
Cắt mạch theo nguyên lý uốn cong khi nhiệt độ tăng cao, an toàn, thân thiện
Hệ thống tiếp điểm chắc chắn, tiếp xúc tốt
Cơ chế chuyến đi dễ nhận biết
Tuổi thọ cao, giá thành rẻ
Dễ dàng cài đặt dòng định mức, dễ dàng chuyển đổi giữa các thiết lập lại tự động và bằng tay
Bảo vệ chạm ngón tay
Bảo dưỡng và kiểm tra dễ dàng

Cấu tạo rờ le nhiệt TH-N Mitsubishi

Rờ le nhiệt TH-N Mitsubishi được cấu tạo gồm các bộ phận dưới đây:

Bộ phận so sánh
Bộ phận nhạy cảm với nhiệt độ đầu vào (cảm biến)
Bộ phận điều chỉnh các thông số làm việc của rơ le
Hệ thống tiếp điểm ở đầu ra

Chức năng

Relay TH-N Series có đặc tính bảo vệ tối ưu cho động cơ, dùng cho bảo vệ động cơ và bảo vệ pha khi xuất hiện quá tải. Cụ thể, Rờ le nhiệt TH-N Mitsubishi có chức năng bảo vệ tải động cơ khi xuất hiện sự cố. Sau đó, nó sẽ tự động ngắt mạch trong thời gian thực hiện khoảng vài giây đến vài phút. Reset tự động hoặc bằng tay, chỉ thị TRIP.

Ứng dụng

TH-N Series được sử dụng rộng rãi trong bảo vệ quá nhiệt cho động cơ, khống chế nhiệt độ thiết bị có trong gia đình như lò sấy, bình đun nước nóng, bàn là, và các thiết bị lĩnh vực công nghiệp khác bởi tính năng tự động hóa tốt
