CẦU CHÌ SỨ

Cầu chì sứ là gì

Cầu chí sứ hay còn gọi là cầu chì ống là thiết bị được sử dụng để bảo vệ cáp, thiết bị chống quá tải hay ngắn mạch, đường dây điện…luôn an toàn khỏi các sự cố điện. Loại cầu chì này vừa đảm nhận việc bảo vệ hệ thống điện lại giúp người dùng luôn an toàn trong quá trình vận hành hệ thống. Hiện nay, các sản phẩm cầu chì sứ thường được làm bằng nhiều chất liệu khác nhau như: sứ, thủy tinh hay gốm. Mặc dù, nhiều năm trở lại đây, các sản phẩm cầu chì không còn “phủ sóng” nhiều như trước, nhưng thiết bị này hiện đang được sử dụng nhiều nhất trong các loại cầu chì công nghiệp và được ứng dụng nhiều trong lĩnh vực điện công nghiệp.

Nguyên lý làm việc của cầu chì sứ

Cầu chì sứ hoạt động với nguyên lý ruột dẫn sẽ nóng chảy khi sự cố quá tải, ngắn mạch xảy ra. Chất liệu làm ruột dẫn thường là dây mỏng hay một dải hợp kim kim loại nằm giữa. Hai bên là hai nắp kim loại được dùng làm tiếp điểm để kết nối vào mạch điện. Khi nhiệt độ đạt trên mức quy định, dây sẽ nóng chảy để làm thành một mạch hở khiến dòng điện không thể chạy qua. Như vậy, điện sẽ được ngắt để đảm bảo an toàn cho các thiết bị điện và người dùng.

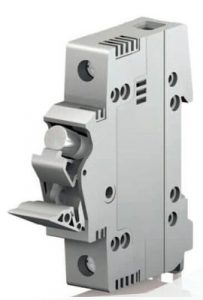

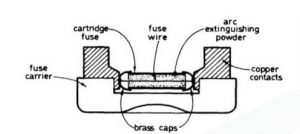

Cấu tạo cầu chì sứ

Bên ngoài cầu chì sứ có lớp vỏ làm bằng chất liệu gốm. Lựa chọn này có thể giúp thiết bị chịu được áp lực và tình trạng sốc nhiệt. Phần vỏ của tiếp điểm được làm bằng chất liệu đồng mạ bạc. Khi cầu chỉ bị chảy sẽ chứa các thạch anh dạng hạy với độ tinh khiết rất cao. Các hạt này có kích thước 300μm. Kích thước này hoàn toàn có thể điều chỉnh để đảm bảo hạt thạch anh có thể phù hợp với độ dày của các phân tử cũng như hiệu suất cần đạt được.

Vật liệu làm đầy sẽ tiến hành dẫn một phần nhiệt lượng xuất phát từ phần tử cầu chảy. Điều quan trọng vật liệu làm đầy phải được duy trì ổn định mật độ đóng gói để đảm bảo hiệu suất nhất quán trong quá trình làm việc của cầu chì. Yếu tố này rất quan trọng. Nó quyết định rất lớn đến khả năng hoạt động của cầu chì sứ khi dòng điện ở mức cao. Bởi nếu lúc này, mật độ đóng gói của vật liệu làm đầy thấp thì nó sẽ khiến tốc độ giãn nở của các vòng cung sẽ nhanh hơn. Chính điều này sẽ ảnh hưởng đến điện áp cột khiến cho dòng điện bị thay đổi tốc độ.

Trong cấu tạo của cầu chì sứ còn có lưỡi, ferrule, các phương pháp vít…Chúng thường được sản xuất với công suất từ 1 – 1000A và hoạt động ở nhiều mức điện áp khác nhau, tối thiểu là 125V và tối đa là 1000V. Riêng cầu chì dành cho dịch vụ sẽ hoạt động ở mức điện áp 600V và 1000V. Tùy theo công suất mà kích thước cầu chì cũng sẽ tương tự để phù hợp với kích thước của giá đỡ.

Ưu và nhước điểm của cầu chì sứ

Ưu điểm

Việc sử dụng cầu chì sứ mang đến rất nhiều lợi ích thiết thực. Cụ thể như sau:

– Thiết bị có khả năng phá vỡ vượt trội

– Tính chọn lọc có giá trị cao

– Cấu tạo thiết kế đơn giản, kích thước gọn nhẹ

– Khả năng làm việc nhanh và hiệu quả

– Cầu chỉ có thể thông qua với hiệu suất năng lượng cao

– Việc lắp đặt hay sửa chữa, thay thế rất đơn giản

– Mang đến hiệu quả tiết kiệm chi phí vượt trội

– Có khả năng thích nghi tốt ở môi trường có nhiệt độ cao hay thấp đều được.

Nhược điểm

Bên cạnh những ưu điểm nói trên thì việc sử dụng cầu chì sứ cũng có một số nhược điểm cần lưu ý như sau:

– Khả năng bảo vệ của cầu chì chưa cao, độ rủi ro khi hoạt động trên dây 3 pha vẫn còn cao.

– Phục hồi sau sự cố chậm

– Phụ kiện không đầy đủ

– Chỉ có thể tiến hành đóng cắt 1 lần duy nhất. Sau đó, người dùng phải thay mới.

– Công nghệ ứng dụng lạc hậu

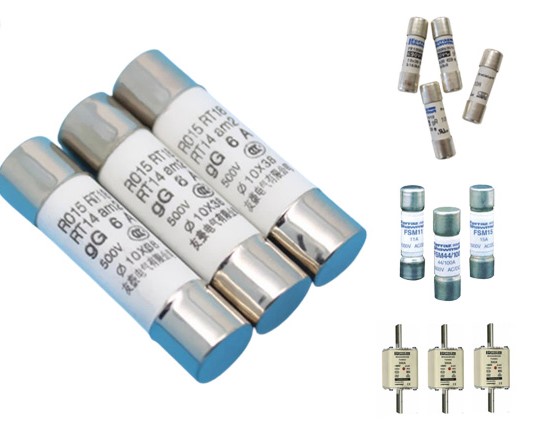

Các loại cầu chì sứ

Hiện nay, trên thị trường có 2 loại cầu chì sứ phổ biến. Đó chính là:

Loại gL hoặc gG

Loại cầu chì này được dùng nhiều trong việc bảo vệ đường dây, các thiết bị điện cũng như dây cáp điện.

Loại aM

Thường thì cầu chì sứ này sẽ được sử dụng trong động cơ và máy biến áp. Bởi chúng được mở với thời gian trễ.

Các ứng dụng cầu chì sứ

Cầu chì sứ hiện được ứng dụng ở một số vị trí, lĩnh vực phổ biến như:

Phục vụ nhu cầu bảo vệ đối với các dụng cụ dùng để đo lường

Ứng dụng trong bản phân phối & tự động hóa

Có hiệu quả trong việc bảo vệ máy biến áp cách ly

Cầu chì được dùng trong việc bảo vệ bộ chống sét lan truyền

Ứng dụng trong các khởi động của động cơ

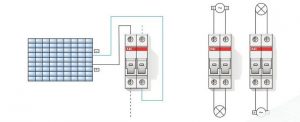

Ứng dụng trong các hệ thống năng lượng mặt trời…
